产品分类
Products
行业分类
Industry Classification
联系我们
Contact us
医用口罩防护服专用拉力试验机
时间:2020-03-27 13:13 点击:次
医用口罩防护服专用拉力试验机专业检测医用口罩、一次性口罩、呼吸防护呼吸器等各种口罩、呼吸器、防护服、医用一次性防护服、普通防护服、橡胶手套、橡胶医用手套、一次性橡胶手套、医用外科手套等医用材料进行拉力试验。
YY 0469-2011 医用外科口罩
YY/T 0969-2013 一次性使用医用口罩
GB/T19083-2010 医用防护口罩技术要求
GB/T 32610-2016 日常防护型口罩技术规范
GB/T 2626-2019 呼吸防护 自吸过滤式防颗粒物呼吸器
GB 19082-2009 医用一次性防护服技术要求
GB 10213-2006 一次性使用医用橡胶检查手套
YY/T 0969-2013 一次性使用医用口罩
GB/T19083-2010 医用防护口罩技术要求
GB/T 32610-2016 日常防护型口罩技术规范
GB/T 2626-2019 呼吸防护 自吸过滤式防颗粒物呼吸器
GB 19082-2009 医用一次性防护服技术要求
GB 10213-2006 一次性使用医用橡胶检查手套
一、口罩拉力试验步骤：
1、呼吸防护 自吸过滤式防颗粒物呼吸器（数显的没法保持）
1）头带
呼吸器的每条头带、带扣及其他调节部件承受下表规定的拉力时，不应出现滑脱或断裂。
头带应承受的拉力
1、呼吸防护 自吸过滤式防颗粒物呼吸器（数显的没法保持）
1）头带
呼吸器的每条头带、带扣及其他调节部件承受下表规定的拉力时，不应出现滑脱或断裂。
头带应承受的拉力
|
面罩种类
|
随弃式面罩
|
可更换式半面罩
|
全面罩
|
|
拉力
|
10N，持续10s
|
50N，持续10s
|
150N，持续10s
|
试验方法：用夹具分别固定被测样品的头带（非自由端）和面罩罩体（应合理接近相应头带扣连接部位）。启动拉力试验机，按照头带正常使用被拉伸的方向施加上表规定的拉力，记录是否断裂和滑脱现象。
应检测被测样品的每一头带连接部位，并记录结果。
2）连接和连接部件
在规定检测条件下，可更换式过滤元件与面罩之间，呼吸导管与过滤元件及面罩之间的所有连接和连接部件，在承受下表规定的轴向拉力时，不应出现滑脱、断裂或变形。
连接和连接部件轴向应承受的拉力
应检测被测样品的每一头带连接部位，并记录结果。
2）连接和连接部件
在规定检测条件下，可更换式过滤元件与面罩之间，呼吸导管与过滤元件及面罩之间的所有连接和连接部件，在承受下表规定的轴向拉力时，不应出现滑脱、断裂或变形。
连接和连接部件轴向应承受的拉力
|
面罩种类
|
可更换式半面罩
|
全面罩
|
|
拉力
|
50N，持续10s
|
250N，持续10s
|
试验方法：用适当的夹具分别固定被测样品的连接部件和面罩罩体（固定点应合理接近相应的连接部位）。启动拉力试验机，施加上表规定的拉力，记录是否断裂、滑脱和变形现象。
应分别检测被测样品的每一连接和连接部件，并记录结果。
2、医用防护口罩
口罩带应有足够强度固定口罩位置。每根口罩带与口罩体连接点的断裂强力应不小于10N。
3、日常防护性口罩
口罩带应有足够强度固定口罩位置。每根口罩带与口罩体连接点的断裂强力应不小于20N
试验方法：
1） 抽取五个口罩样品；
2） 按照国标GB/T13773.2规定执行。拉伸速度100mm/min.测试钩安装在拉伸仪器上夹钳，测试时口罩带垂直悬挂在测试钩上，口罩主体沿轴向夹在夹钳中间，松式加持；

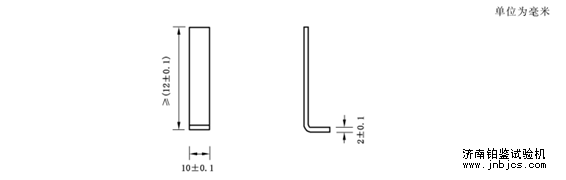

3） 测试钩，钢制材料制成，条形，宽度（10±0.1）mm，厚度（2±0.1）mm，一端弯曲成直角钩状，弯钩部分长度至少（12±0.1）mm，钩的边缘应光滑。测试钩应方便安装在拉力试验机的夹钳中。见下图
应分别检测被测样品的每一连接和连接部件，并记录结果。
2、医用防护口罩
口罩带应有足够强度固定口罩位置。每根口罩带与口罩体连接点的断裂强力应不小于10N。
3、日常防护性口罩
口罩带应有足够强度固定口罩位置。每根口罩带与口罩体连接点的断裂强力应不小于20N
试验方法：
1） 抽取五个口罩样品；
2） 按照国标GB/T13773.2规定执行。拉伸速度100mm/min.测试钩安装在拉伸仪器上夹钳，测试时口罩带垂直悬挂在测试钩上，口罩主体沿轴向夹在夹钳中间，松式加持；
3） 测试钩，钢制材料制成，条形，宽度（10±0.1）mm，厚度（2±0.1）mm，一端弯曲成直角钩状，弯钩部分长度至少（12±0.1）mm，钩的边缘应光滑。测试钩应方便安装在拉力试验机的夹钳中。见下图
二、医用防护服拉力试验机试验要求及步骤：
试样要求：
1.断裂强力防护服关键部位材料的断裂强力应不小于 45N 。
2.断裂伸长率防护服关键部位材料的断裂伸长率应不小于15 %
试验步骤：
设定隔距长度
1.对断裂伸长率小于或等于 75 ％的织物，隔距长度为 20Omm士lmm ．对断裂伸长率大于 75 ％的织物，隔距长度为 100mm士lmm 。
2.设定拉伸速度

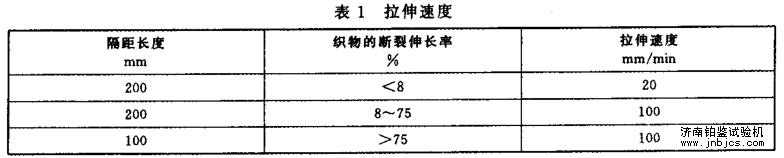

根据织物的断裂伸长或伸长率，按表设定拉伸速度。
3. 夹持试样
在夹具中心位置夹持试样，以保证拉力中心线通过侠钳的中点。试样可在预张力下夹持成松式夹持。当采用预张力夹持试样时，产生的伸长率不大于 2 ％。如果不能保证，则采用松式夹持，即无张力夹持。
3.1采用顶张力夹持
a）根据试样的单位面积质量采用如下的预张力:
≤200g /m2 : 2N ；
> 200g/m2,≤500g/m2'; 5N;
> 500g/m2:10N ;
b）断裂强力低于 2ON 时，按概率断裂强力的（1+0.25）%确定预张力。
4. 松式夹持
计算断裂伸长率所需的初始长度应为隔距长度与试样达到预张力的伸长量之和，该伸长量可从强力一伸长曲线图上对应于预张力处测得。
注：同一样品的两方向的试样采用相同的隔距长度、拉伸速度和夹持状态，以断裂伸长率大的一方为准。
5.侧定
开启试验仪，拉伸试样至断脱。记录断裂强力（单位:N )，断裂伸长（单位：mm ）或断裂伸长率（单位：% ）。如需要，记录断脱强力及断脱裂伸长或断脱伸长率。每个方向至少试验五块。
试样要求：
1.断裂强力防护服关键部位材料的断裂强力应不小于 45N 。
2.断裂伸长率防护服关键部位材料的断裂伸长率应不小于15 %
试验步骤：
设定隔距长度
1.对断裂伸长率小于或等于 75 ％的织物，隔距长度为 20Omm士lmm ．对断裂伸长率大于 75 ％的织物，隔距长度为 100mm士lmm 。
2.设定拉伸速度
根据织物的断裂伸长或伸长率，按表设定拉伸速度。
3. 夹持试样
在夹具中心位置夹持试样，以保证拉力中心线通过侠钳的中点。试样可在预张力下夹持成松式夹持。当采用预张力夹持试样时，产生的伸长率不大于 2 ％。如果不能保证，则采用松式夹持，即无张力夹持。
3.1采用顶张力夹持
a）根据试样的单位面积质量采用如下的预张力:
≤200g /m2 : 2N ；
> 200g/m2,≤500g/m2'; 5N;
> 500g/m2:10N ;
b）断裂强力低于 2ON 时，按概率断裂强力的（1+0.25）%确定预张力。
4. 松式夹持
计算断裂伸长率所需的初始长度应为隔距长度与试样达到预张力的伸长量之和，该伸长量可从强力一伸长曲线图上对应于预张力处测得。
注：同一样品的两方向的试样采用相同的隔距长度、拉伸速度和夹持状态，以断裂伸长率大的一方为准。
5.侧定
开启试验仪，拉伸试样至断脱。记录断裂强力（单位:N )，断裂伸长（单位：mm ）或断裂伸长率（单位：% ）。如需要，记录断脱强力及断脱裂伸长或断脱伸长率。每个方向至少试验五块。
|
主要技术参数
|
BJDL-500N
|
|
测试范围
|
1%-100%FS（5N-500N）
|
|
最大试验力
|
500N
|
|
分辨力
|
0.01N
|
|
示值相对误差
|
±1.0%
|
|
试验空间
|
500mm
|
|
横梁移动速度
|
1-500mm/min
|
|
位移测量行程
|
500mm（可增大量程）
|
|
位移分辨率
|
0.01mm
|
|
位移速度控制精度
|
±1.0%
|
|
试验机级别
|
1级
|
|
液晶显示内容
|
试验力、位移、峰值、运行状态、运行速度等
|
|
主机重量
|
约120Kg
|
|
试验机尺寸
|
约500×420×1480 mm
|
|
外观
|
应符合GB/T2611要求
|
|
成套性
|
符合标准要求
|
|
保护功能
|
试验机有过载保护功能
|
|
供电电源
|
AC 220V，50Hz
|
