一、概 述：
        BJ4XC-W金相分析仪用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

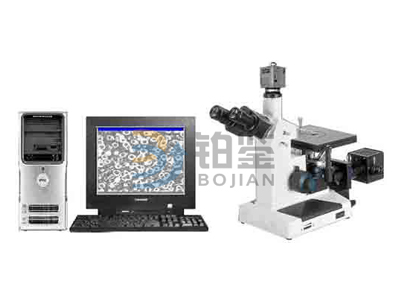

        越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。金相分析仪图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。
     《金相自动分析系统2012》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。
二、金相分析仪技术参数：

名  称	规  格	配置
主  机	4XC倒置金相显微镜主机	●
观 察 筒	铰链式双目镜筒，30°倾斜；	●
	三目镜筒，瞳距和屈光度可调
目  镜	10X/Φ18mm  平场场目镜；	●
金相分析仪物镜转换器	四孔物镜转换器	●
平场消色差物镜	10X/0.25    有效工作距离：8.9mm	●
	20X/0.4     有效工作距离：3.75mm	●
	40X/0.65    有效工作距离：2.69mm	●
	100X/0.90   有效工作距离：0.44mm	●
调焦机构	粗微动同轴调焦  微调格值：0.002mm	●
	行程(从载物台表面焦点起）：30mm	●
载 物 台	台面尺寸：200mm×152mm	●
	平台压片壹只	●
	小平台：小孔、大孔各一	●
金相分析仪机械移动平台	移动范围：15mm×15mm	●
照  明	卤素灯20W/6V，中心、光亮度连续可调	●
滤 色 片	内置转盘式（绿色、蓝色、黄色、灰色、毛玻片）	●
附件	物镜测微尺（精度为0.01mm）	●
	0.4X适配镜	●
	数码摄像130万、300万、500万像素可选	●
	金相自动分析系统	●











































四、金相分析仪技术情报和资料的保密
1、本技术方案属于济南铂鉴测试技术有限公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；
2、铂鉴对用户提供的技术情报和资料亦应承担保密义务。
