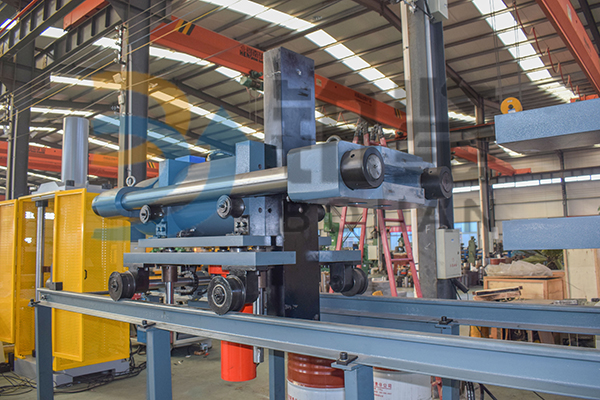

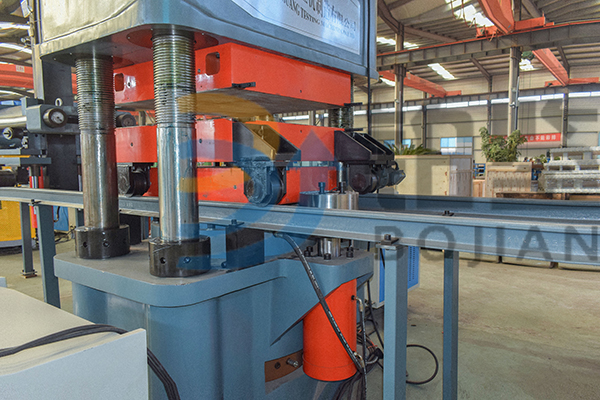

BJYJW-5000 微机控制伺服压剪试验机
时间:2020-04-15 14:27 点击:次
BJYJW-5000微机控制伺服压剪试验机主要用于各种桥梁板式、球式、盆式橡胶支座进行抗压、抗剪切力的复合条件下，检测橡胶支座的轴向径向抗压、抗剪、转角力学试验，可进行橡胶支座的抗压弹性模量、抗剪弹性模量，容许剪切角，摩擦系数和极限抗压强度等力学性能试验。
GB/T 17955-2009 《桥梁球型支座》
GB/T 20688.4-2007 《橡胶支座第四部分:普通橡胶支座》
JT/T 4-2004 《公路桥梁板式橡胶支座》
JT/T 391-2009 《公路桥梁盆式橡胶支座》
JB/T 11582-2013 《压剪试验机》
|
压剪试验机型号、规格kN
|
BJYJW-5000
|
|
最大负荷kN
|
5000
|
|
最大空间mm
|
800
|
|
上下压板尺寸mm
|
820X820X150
|
|
立柱净距X*Ymm
|
840X480
|
|
上压板升降
|
垂直双向油缸活塞杆
|
|
工作活塞最大行程mm
|
80mm
|
|
负荷精度
|
优于±1%(0.4%-100%F.S.)
|
|
位移精度
|
优于±1%(0.4%-100%F.S.)
|
|
位移分辨率
|
±1/300000
|
|
工作活塞推进速度mm/min
|
0-20
|
微机控制伺服压剪试验机抗剪弹性模量试验机构部分
|
型号规格kN
|
BJYJW-5000
|
|
最大水平剪切力kN
|
1000
|
|
负荷精度
|
优于±1%(1%-100%F.S.)
|
|
工作活塞推进速度mm/min
|
0-60
|
|
工作活塞最大行程mm
|
150
|
|
位移精度
|
优于±1%FS
|
|
位移分辨率
|
±1/300000
|
微机控制伺服压剪试验机转角试验机构部分
|
型号规格kN
|
BJYJW-5000
|
|
最大转角负荷kN
|
300
|
|
负荷精度
|
优于示值的±1%
|
|
工作活塞推进速度mm/min
|
0-60
|
|
工作活塞最大行程mm
|
150
|
|
位移精度
|
优于±1%FS
|
|
位移分辨率
|
±1/300000
|
